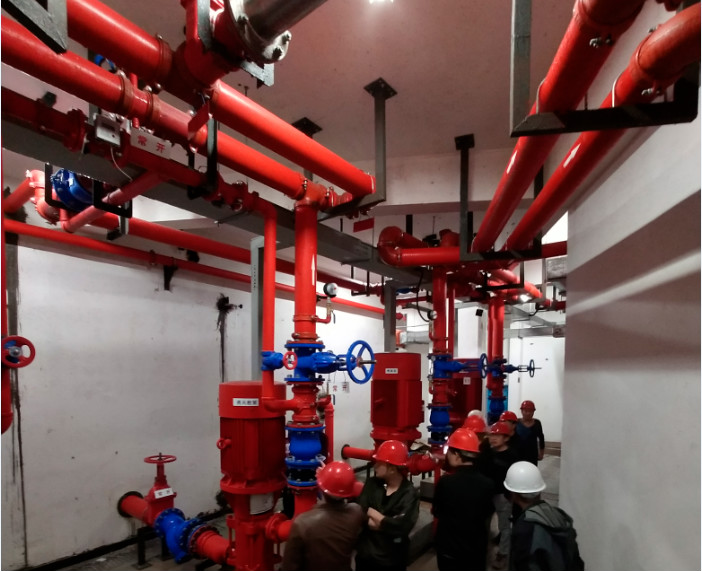

消防預算根據專業分類,特定的設備安裝費用在消防安裝定額里都能找到,如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等,其它通用部分就套相應專業定額,比如消火栓管道安裝套給排水管道定額,泵房的管道安裝套工業管道定額,消防泵的安裝套機械設備安裝定額,閥門法蘭安裝套工業管道定額,報警部分的線管安裝套電氣安裝定額等。
材料的算法:設備數量按圖數即可,管道,線管需自行完善。
根據系統圖結合平面圖來每層管線走向,一般先找到進水點,再按系統管線的布置來找每一層平面圖的具體位置。一般系統圖只是為了表示管線連接方式和規格,平面圖電氣的回路需要看線的標識,如某消防廣播總線標識為采用2xZRBV-1.5mm2線,表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線(ZRBV)。由兩根線組成回路,在系統圖上只畫一根線表示,計算線長度時,要以兩根算。而消防電話總線采用ZRRVVP-2x1.0mm2線,表示一根阻燃屏蔽雙絞線電纜,面積為2*1平方,在系統圖上示意也是一根線表示,計算長度時,按一根計。
一般線纜字母前面的數字表示根數,后面的表示一根線纜由幾芯組成,如上面的2*1mm2,表示由兩芯1mm2導線組成一根線纜。電纜的符號標識還有很多,如,(ZR阻燃),(NH耐火),(WDZ低煙無鹵)等,不同標識價格不同,作用也不同,查一些這些專業方面的書,弄清電纜的標識意義,這樣看圖紙才不會搞錯。
在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?
在消防圖紙中,XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管(排糞立管)、PL代表排水立管(或GL)、NL代表空調凝結水立管。
(1)消防圖紙分:消防水、消防電、還有氣體消防;
(2)不管是什么,任何一份圖紙,都要先看設計說明、圖例;
(3)設計說明是圖紙的提綱,讀懂它能把握設計意圖、內容等;
(4)不同的設計可能圖例不一樣;
(5)然后是系統圖他是一本書的目錄,讀懂它就知道他整個系統的工作狀態及連接方式;
(6)最后才是平面圖,他事實是對系統圖的進一步細化,表明設備的安裝方式、位置及連接方式等;
(7)注意:讀圖時平面圖與系統圖要進行對照,用以將整個系統聯系起來。
消防工程圖紙有著各種線路布局,材料算法和一些專業名詞,看懂消防工程圖紙要看設計說明和圖例,了解設計思路。小編的文章就到這里了,謝謝大家的閱讀。《消防一級資質工程公司如何辦理,2022消防工程資質等級詳情【實時更新】》
