  智能化弱電工程布線有哪些規范?智能化弱電工程主要向建筑大樓、小區、地鐵站等進行工程布線,可以提供電源,智能化弱電系統的范圍很大,工程項目也有很多,比如監控系統、消防系統、地下車庫等,但這些都離不開智能化弱電系統布線,下面湖南公共安全小編帶大家一起來看看智能化弱電工程布線有哪些規范吧!
智能化弱電

  1、電纜標志內容:在電纜的護套上約以1M的間隔標明生產廠廠名或代號及電纜型號規格,制造年份,電纜長度。

  2、塑料線槽及其附件型號規格應符合設計要求,并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度,其阻燃性能氧指數不應低于27%。線槽內外應光滑無棱刺,不應有有扭曲、翹邊等變形現象,并有產品合格證。

  3、纜線布放時應有冗余。在機柜處,雙絞線纜預留長度,一般為3~6m;終端處為0.3~0.6m;光纜在設備端預留長度一般為5~10m;有特殊要求的應按設計要求預留長度

  4、設備間鋪設活動地板時,板塊鋪設嚴密堅固,每平方米水平允許偏差不應大于2mm,地板支柱牢固,活動地板防靜電措施的接地應符合設計和產品說明要求。

  5、每對對絞線應盡量保持扭絞狀態,非扭絞長度不應大于13mm。

  6、剝除護套均不得刮傷絕緣層,應使用專用工具剝除。

  7、纜線中間不得產生接頭現象。

  8、雙絞線最長線距為100米,超過100米的可用雙絞線中繼器連結加長,每段線路中中繼器的數據不能多于三個。

  9、光纖傳輸距離:傳輸速率1Gb/s,850nm,、普通50μm多模光纖傳輸距離550m,普通62.5μm多模光纖傳輸距離275m,新型50μm多模光纖傳輸距離1100m。

  10、纜線的彎曲半徑應符合下列規定:

  a非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。

  b屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。

  c主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。

  d光纜的彎曲半徑應至少為光纜外徑的1.5倍,在施工過程中應至少為20倍。

  11、對絞線在信息插座(RJ45)相連時,必須按色標和線對順序進行卡接。插座類型,色標和編號應符T568A、T568B的規定。

  12、在制作水晶頭時,電纜的外保護層需要壓在接頭中而不能在接頭外。因?yàn)楫?dāng)電纜受到外界的拉力時受力的是整個電纜,否則受力的是電纜和接頭連接的金屬部分。

  13、雙絞線纜與接線模塊(IDC,RJ45)卡接時,應按設計和廠家規定進行操作。

  14、屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸,纜線屏蔽層應與接插件屏蔽罩360o圓周接觸,接觸長度不宜小于100mm。

  15、每股雙膠線兩端應粘膠標簽并編號,以便于安裝和維護。

  16、交接間、設備間提供可靠的施工電源和接地裝置。

  17、施工現場臨時電源應有完整的插頭.開關.插座.漏電保護器設置,臨時用電須用電纜。電源線分三種顏色:火線紅色.零線蘭色.地線黃色.所有單向插座應該“左零右火中間地“或“上火下零“連接。

  18、電源線管從地面下穿過時,必須使用套管連接緊密,在地面下不允許有接頭,出入地面處必須套用彎頭。地面沒有封閉之前,必須保護好PVC套管,不允許有破裂損傷,鋪地板磚時PVC套管應被覆蓋,釘木地板時,電源線應沿墻角鋪設,以防止電源線被釘子損傷。

  19、電源線走向橫平豎直,不可斜拉,防止被電錘.釘子損傷。

  20、各種強弱電插座接口要盡量少。所有插座.開關要高于地面300MM以上,并且不會被推拉門家俱等物遮擋。

  21、弱電線路與強電線路不允許共套一管,其間隔距離為0.5m以上。

  22、三相五線制是指A、B、C、N和PE線,其中,PE線是保護地線,也叫安全線,是專門用于接到諸如設備外殼等保證用電安全之用的。應用中最好使用標準/規范的導線顏色:A線用黃色,B線用藍色,C線用紅色,N線用褐色,PE線用黃綠色。

  23、工程中各板塊之間的電源要盡量分開控制,盡量做到獨立供電,互不干憂。

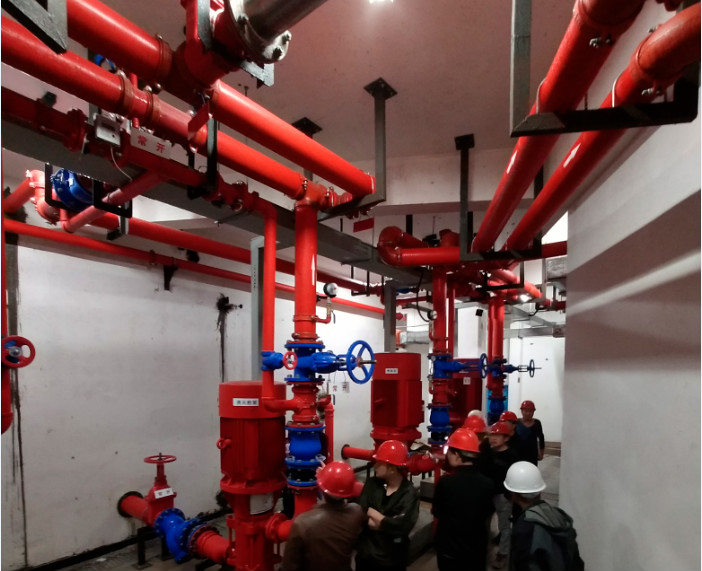

智能化弱電
